Контроллеры RKT
Свободно программируемые контроллеры RKT для автоматизации и диспетчеризации инженерных систем зданий.
RKT-302.
Контроллеры RKT-302 и RKT-202 — сетевые, свободно-программируемые контроллеры со встроенной Web-диспетчеризацией. Мощные вычислительные возможности: процессор ARM Cortex-A7 4 ядра, 1Гц, ОЗУ 1ГБ, ОС Linux.
Контроллер RKT-302 имеет: 9 дискретных входов, 7 аналоговых входов NTC10K, 4 релейных выхода, 4 аналоговых выхода 0-10В. Для RKT-302-NTC1.8 аналоговые входы NTC1.8K(TAC Xenta). Можно подключить не больше 2 модулей ввода-вывода. Для малых и средних систем.
Контроллер RKT-202 не имеет входов и выходов. Нет ограничения на количество подключаемых модулей ввода-вывода. Для больших систем.

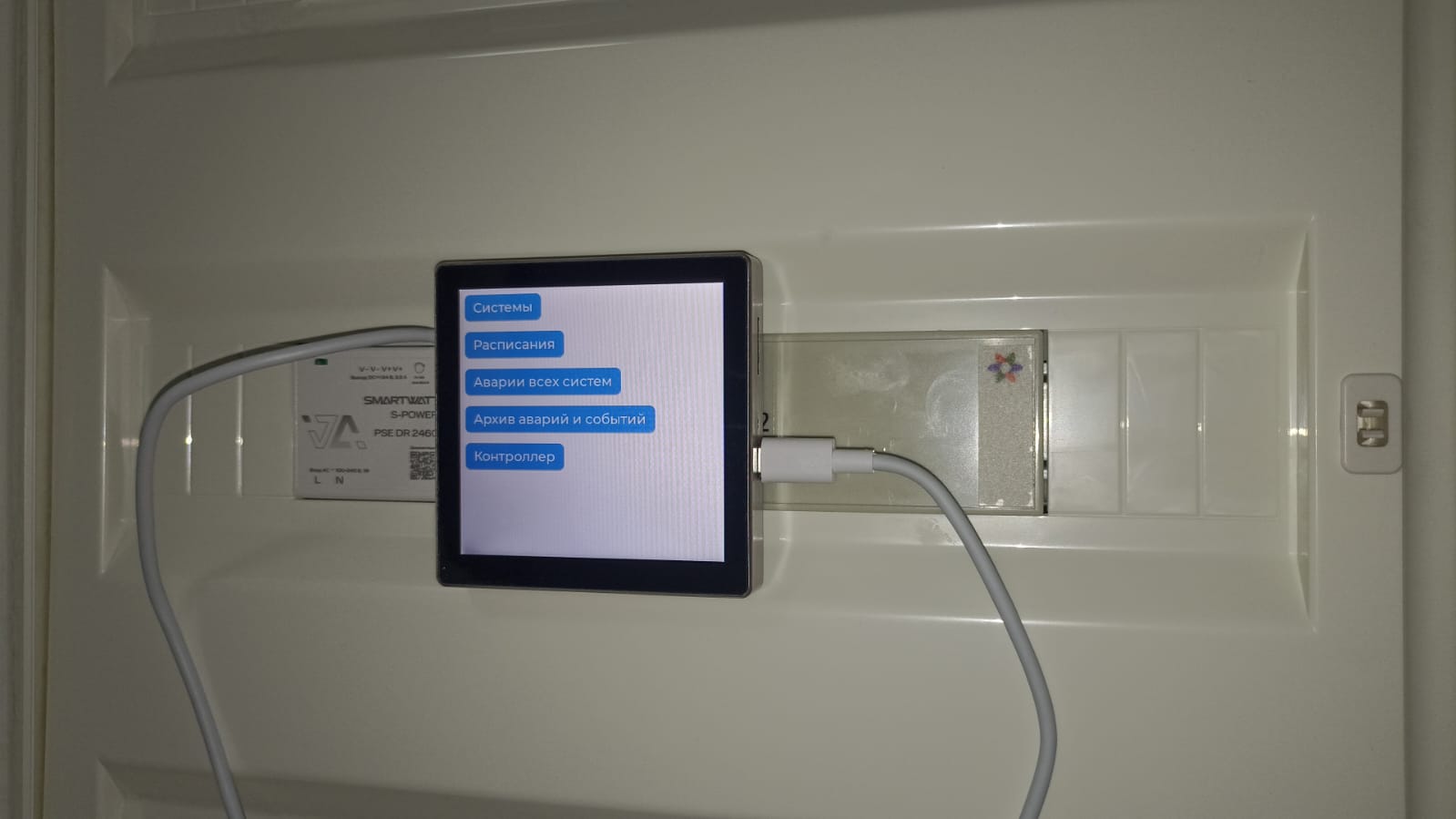

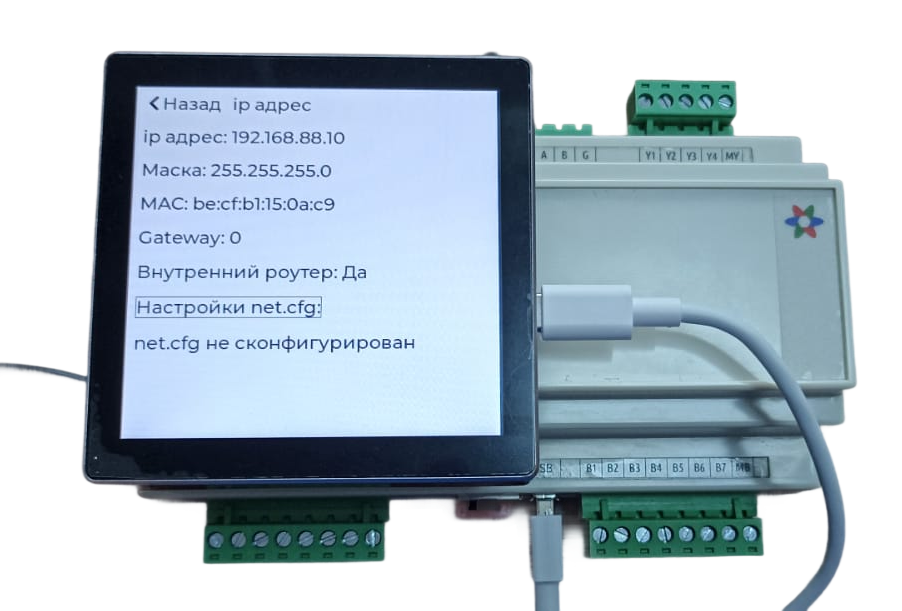

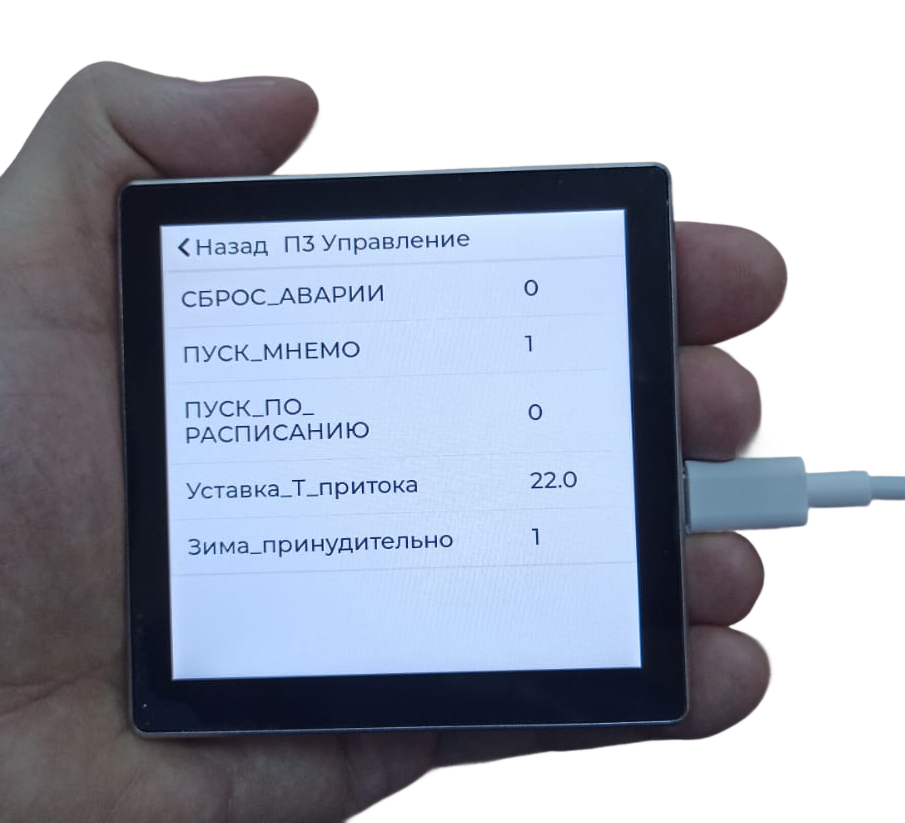

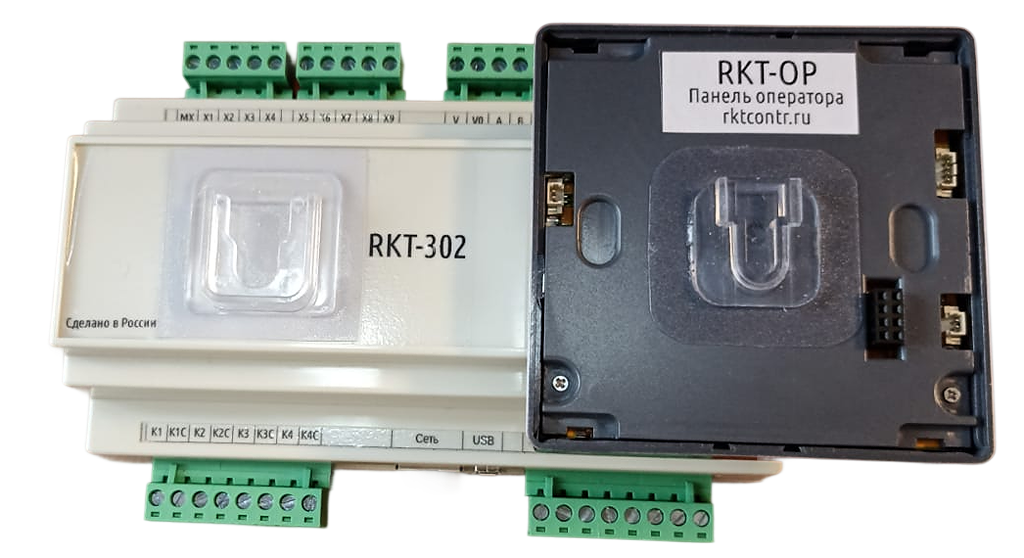

В качестве панели оператора может использоваться смартфон с подключением по USB.
Преимущества. Свободно-программируемый.

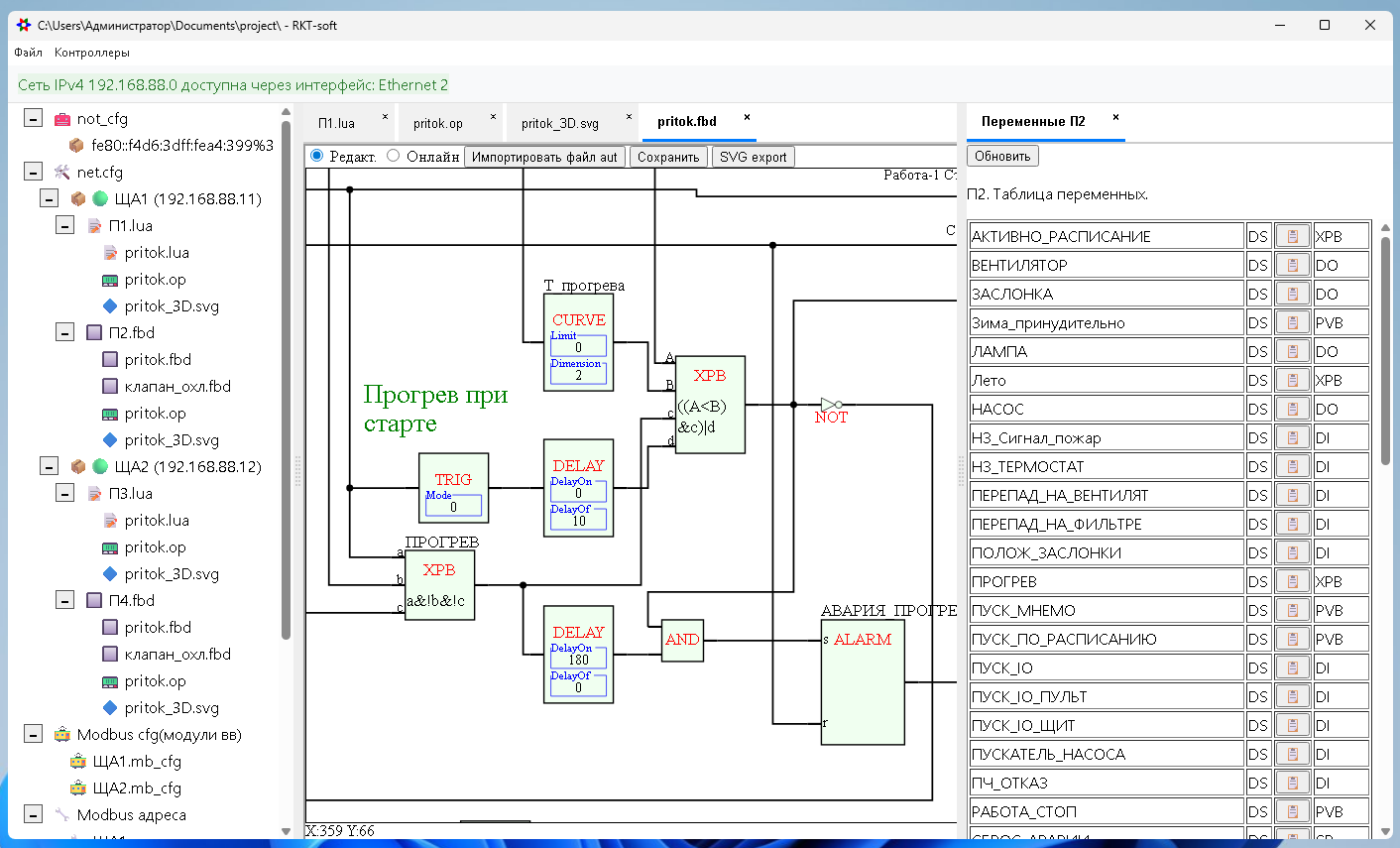

Контроллер RKT является свободно программируемым, используется графический язык программирования функциональных блоков FBD(RKT FBD редактор) и Lua (см. далее). Имеется онлайн отладчик программы. Алгоритм может быть подправлен прямо на объекте. У инженера наладчика имеются возможности реализовать, например, специфические требования заказчика. Быстрый старт.
Инструменты разработки в браузере.
Для разработки и использования подойдет любая ОС: Windows, Linux, macOS, Android. Нужен только современный браузер и мышь для FBD редактора. Все программы находятся в контроллере и не требуют установки.
Сетевой контроллер.
Сетевой контроллер RKT, может передавать и получать переменные от других контроллеров по Ethernet с помощью RKT-протокола . Например, датчик температуры наружного воздуха подключается к одному контроллеру, а остальные получают значение по сети.
OPC UA сервер в каждом контроллере RKT.В каждом контроллере RKT запущен OPC UA сервер. Осуществляется подключение всей сети контроллеров RKT к SCADA системе. Все переменные со всех контроллеров становятся доступны в SCADA системе. OPC UA сервер преобразует RKT-протокол в протокол OPC UA. |
|
OPC DA сервер.
С помощью RKT OPC DA сервера для Windows осуществляется подключение всей сети контроллеров RKT к SCADA системе. Достаточно указать ip адрес одного контроллера и все переменные со всех контроллеров становятся доступны в SCADA системе. OPC DA сервер преобразует RKT-протокол в протокол OPC DA.
Встроенная Web-диспетчеризация.
При программировании контроллера RKT можно сразу создать мнемосхему диспетчеризации SVG. Для встроенной диспетчеризации достаточна сеть контроллеров RKT, и компьютер. Для компьютера нужен только современный браузер. Другое программное обеспечение устанавливать не надо. Это уменьшает общую стоимость для заказчика, не ограничивая возможности.
Встроенная диспетчеризация так же может выполнятся с планшета или смартфона, подключенного через USB или Wi-Fi к контроллеру RKT.
Lua.
Lua — скриптовый язык программирования, на котором также можно писать программы для контроллеров RKT. IEC 61131-3 ST (Structured Text) может быть адаптирован в Lua, т.к. оба имеют Паскаль-подобный синтаксис. Имеется онлайн редактор и отладчик программы.
Модули ввода-вывода Modbus RTU:
Модуль дискретного ввода-вывода RKT-222, 8 дискретных входов, 4 релейных выхода,
Модуль аналогового ввода-вывода RKT-232, 8 аналоговых входов - температурные датчики NTC1.8K(TAC Xenta), 4 аналоговых выхода 0-10В.
Модуль аналогового ввода-вывода RKT-242, 8 аналоговых входов - температурные датчики NTC10K(RGP, Carel, Regin, S+S и другие), 4 аналоговых выхода 0-10В.
Модуль аналогового ввода-вывода RKT-252, 8 аналоговых входов - сигналы 4-20mA, 0-10В, 4 аналоговых выхода 0-10В.
Структурная схема системы:
Техническая информация:
Модуль дискретного ввода-вывода RKT-222.pdf.
Модуль дискретного ввода-вывода RKT-232.pdf.
Модуль дискретного ввода-вывода RKT-242.pdf.
Модуль дискретного ввода-вывода RKT-252.pdf.
Применение
Контроллер RKT-302 применяется для:
- автоматизации приточных вентиляционных систем
- автоматизации вытяжных вентиляционных систем
- автоматизации приточно-вытяжных вентиляционных систем
- автоматизации вентиляционных систем с увлажнением или осушением (центральные кондиционеры)
- автоматизации ИТП
- автоматизации холодильных центров
- автоматизации других инженерных систем зданий
